Cypher ES バッテリーエディション AFM/SPM（原子間力顕微鏡）

Cypher ES Battery Edition Atomic Force Microscope (AFM)
Operando imaging of mixed-valence LiOx deposits on the glassy carbon positive electrode during a full charge/discharge cycle of a Li-O2 battery.
SEI formation during voltage cycling on a HOPG electrode. Colored segments labelled A through I in the central Cyclic Voltammogram correspond to the voltage ranges during which the corresponding images labelled A through I were acquired.

Cypher ES バッテリーエディションは、バッテリー研究などの電気化学アプリケーションで優れた性能を発揮するように構成されたCypher ES AFMの特別仕様です。Cypher ES用の完全密閉型電気化学セル（ECセル）を標準装備し、よりシンプルで安定したイメージングを可能にする blueDrive光熱励振を搭載しました。また、リチウム電池や他のセンシティブなバッテリー用化学物質の研究のために、オプションでグローブボックス内に設置することも可能です。このようにバッテリー研究用としては最高性能のAFMとなっています。

  • 他のAFMよりも高い分解能を日常的に実現

  • blueDrive光熱励振により、液中イメージングがよりシンプルかつ安定に

  • 完全密閉型3電極電気化学セル（ECセル）：作用電極、対極（補助電極、カウンター電極）、参照電極（基準電極）

  • ECセルには耐薬品性に優れた素材を使用

  • サードパーティ製ポテンショスタットのほとんどの機種と互換性あり

  • 高速スキャンで動的な電気化学プロセスをモニター可能

  • サンプルの加熱・冷却が可能

  • AFMの性能に影響を与えることなく、サブppmの水や酸素に対応したグローブボックスに組み込み可能


お問い合わせ

Cypher AFM/SPM カタログ
ECセルデータシート
Case Study: Na-O₂ Battery R&D
環境制御

他のAFMよりも高い分解能を日常的に実現

  • 比類のない機械的安定性 — 他の AFM と比べて半分のノイズフロア
  • 極めて低いドリフト — より高い分解能と直線的な格子線
  • 低ノイズエレクトロニクス — 電子ノイズ源からのアーティファクトなし

blueDriveにより、液中イメージングがよりシンプルかつ安定に

  • クリーンな光熱駆動応答により、カンチレバー共振のチューニングが容易に
  • 流体灌流時も長時間安定に駆動

完全密閉型三電極式電気化学セル ​

  • ECセルの詳細は、隣のタブをご参照ください

耐薬品性に優れた素材を用いたECセル

  • ECセルの詳細は、隣のタブをご参照ください

サードパーティ製ポテンショスタットのほとんどの機種と互換性あり

  • CH Instruments のポテンショスタットまたは一般的な端子接続にも対応した接続ケーブルが付属

高速スキャンで動的な電気化学プロセスをモニター可能​

  • 一般的なAFMと比較して10～100倍速いスキャン
  • 最速・最小のプローブに対応（3×9 μmスポットサイズ—オプション）

サンプルの加熱・冷却が可能

  • ECセルと統合したサンプルヒータークーラーをオプションで利用可能
  • 0℃までの冷却、120℃までの加熱が可能

サブppmの水や酸素に対応したグローブボックスへの組み込みが可能

  • 非常に安定したMBraunグローブボックスカスタマイズモデルで定評のある性能
  • 適切なサイズの他のほとんどのグローブボックスモデルと互換性あり​
  • グローブボックス使用時でもAFMの性能（分解能/ノイズ）に影響なし

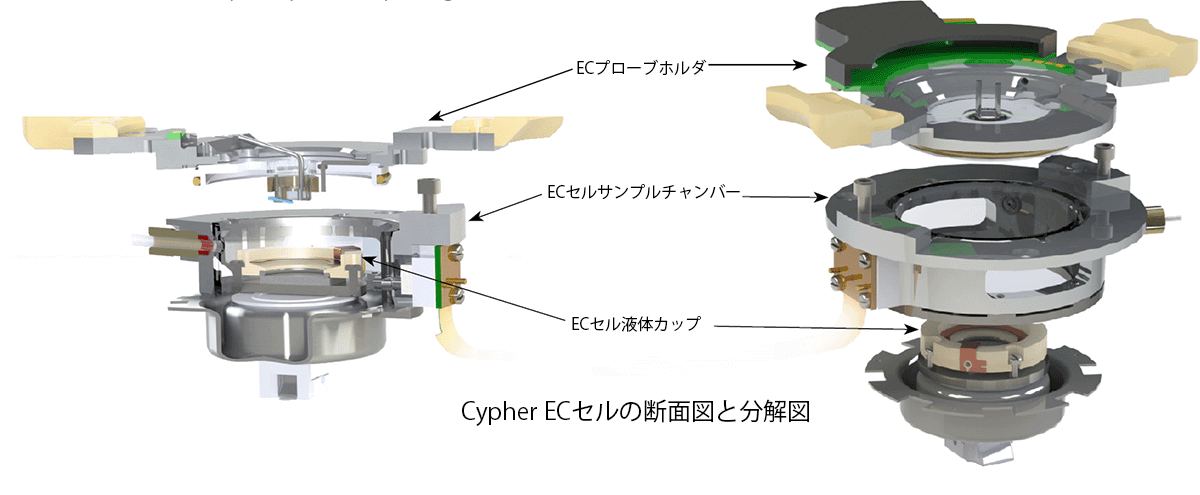

Cypher AFM用ECセルの断面図および分解図

厳密な電気化学研究向きの設計

  • 200 μLの作業容量 — 反応により生じる有意な濃度変化を解消するのに十分な大きさで、試薬が少量で済むため無駄がありません。
  • ECセルの液体カップは、試料（作用電極）の上にクランプするだけで、電解液の注入が可能
  • プローブホルダから挿入するワイヤー状またはフリット型のAg/AgCl参照電極に対応
  • ECセルとプローブクリップは、ガラス繊維配合PEEKとPPS（Ryton®）の両方が提供されており、ほとんどの溶媒や電解質材料に適合
  • パーフルオロエラストマーOリング（FFKM、P-Rex®）が作用電極を密閉
  • 液体カップは、作用電極の表面積、約55 mm2を明確に形成
  • 同心円状の対極（補助電極、カウンター電極）があらかじめ形成されているため、取り付けが簡単で、指向性アーティファクトを防止
  • 電極接続を遮蔽することで、高感度シグナルを維持し、外部ポテンショスタットへ適切に配線

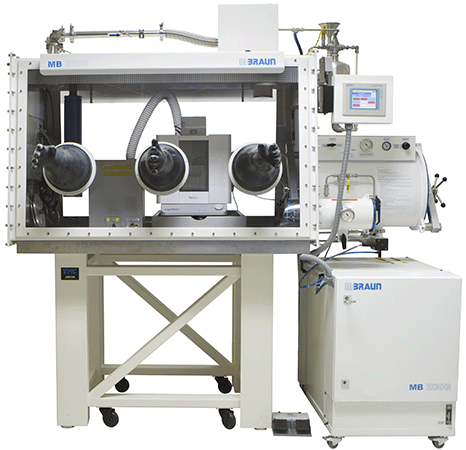

グローブボックス内のEC-AFM

グローブボックスの中で最高性能のEC-AFM（電気化学AFM）を実現

  • Mbraunのグローブボックスは、ノイズを最小限に抑えるための安定した強化スタンドが付属
  • エアベアリングプラットフォームにより、Cypherをグローブボックス内で簡単に移動・配置可能
  • すべてのAFMケーブルは、完全密閉されたKF40フランジで提供
  • Cypherは、グローブボックスのブロワー動作時も、原子分解能を日常的に達成できる唯一のAFMです。
