圧電体および強誘電体研究用のAFMツール

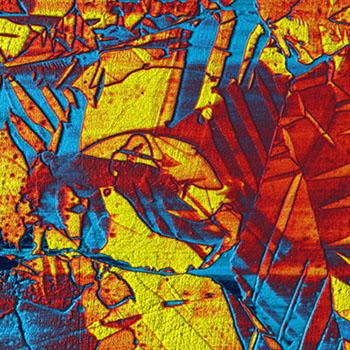

アサイラム・リサーチの走査型プローブ顕微鏡(scanning probe microscope)を用いて取得した圧電応答顕微鏡(piezoresponse force microscopy)のイメージ

圧電応答顕微鏡 (PFM, Piezoresponse force microscopy)は、エレクトロメカニカルな特性の評価に利用できる原子間力顕微鏡 (AFM) 技術であり、圧電体や強誘電体、特定の生体材料など、多くの材料システムの機能のベースとなります。AFMの探針を介して電気的な刺激をサンプルに対して局所的に印加した際、同時に機械的応答が1〜100pm/V程度のオーダーで測定されます。この技術は、材料科学の基礎研究と、豊富な応用技術フィールドの両分野で役立ちます。アサイラム・リサーチは高度な独自の測定テクニックと機能を多数導入することで、クロストークのない高感度のPFM測定環境を提供しており、製品PFM技術の世界的リーダーとして評価を受けています。

Cypher AFM用のレーザー干渉変位計測 (IDS) オプションを使用すると、d33測定の再現性が高まり、アーティファクトを取り除くことができます。IDSは、従来の光てこによるたわみ検出法 (OBD, optical beam detection) において利用されているカンチレバー角度の代わりに、カンチレバーのたわみを直接測定します。IDSは、静電相互作用によるアーティファクトを除去します。下記の技術資料(ダウンロードしてご覧いただけます)にて、IDSによりPFM測定がどのように改善されるかについて紹介しています。

AFMに関する技術的なお問い合わせ
  • サンプルの電気機械的応答を固定周波数、または共振を追跡することで(DARTまたはバンド励起を使用して)イメージング
  • 感度向上のための、探針へのバイアス電圧の印加が可能:Cypher™ およびMFP 3D Infinity™ :最大±150 V、MFP 3D Origin™ およびMFP 3D Origin :最大±220 V
  • 圧電応答振幅「バタフライ」ループおよび位相「ヒステリシス」ループを生成するためのスイッチングスペクトロスコピー
  • ドメインや複雑なパターンを描画するための内蔵リソグラフィツール。 インポートしたビットマップのグレースケールを使用して探針へのバイアス電圧を連続的に変化させることが可能
  • 実空間の偏光方向を再構築するためのベクトルPFM
  • 多くの環境ステージおよびアクセサリに対応しており、加熱・冷却が可能。サンプルに対して湿度調整、ガスかん流、磁場印加も可能
